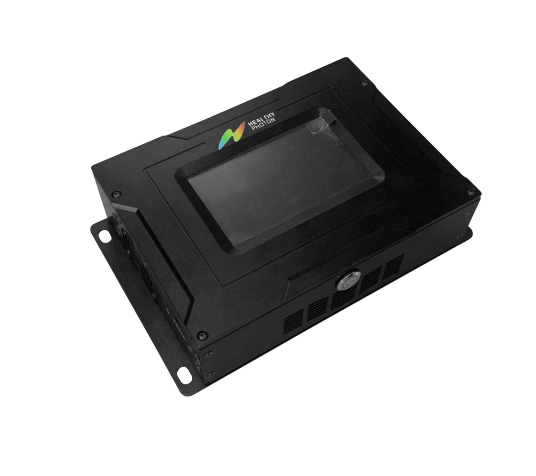

昕虹光電推出了最新升級款大電流量子級聯激光屏顯驅動器QC-2000，相對于驅動QC-750 Touch，新產品完全繼承了QC-750的所有優點，高度集成化：集成電流及溫控驅動；多種輸出安全保護機制，保護QCL 使用安全：可調電流鉗制、輸出緩啟動、過壓欠壓保護、超溫保護、繼電器短路輸出保護；友好的人機交互界面：UI 界面顯示便于用戶操作使用及數據觀測。在此基礎上驅動器QC-2000能支持芯片更大的電流應用，更大的TEC溫控支持，以滿足客戶的使用需求。
全國服務熱線：+86 (0574) 88357326
產品特點：
? 驅動電流范圍增至2000mA，適配高功率QCL芯片及外腔QCL增益芯片
? 繼承了QC-750的所有優點，高度集成化：集成電流及溫控驅動
? 多種輸出安全保護機制，保護QCL使用安全：可調電流鉗制、輸出緩啟動、過壓欠壓保護、超溫保護、繼電器短路輸出保護
? 最大電流軟鉗制功能，避免誤操作大電流損壞激光管
? 友好的人機交互界面：UI 界面顯示便于用戶操作使用及數據觀測
? 支持芯片更大的電流應用，更大的TEC溫控支持，以滿足客戶的使用需求
參數對比：
|
參數項目 |
QC-750 Touch |
QC-2000 |
||
|
電流源驅動性能 |
||||
|
輸出電流范圍 |
0 - 750mA |
0-2000mA |
||
|
漂移 24hr(@25℃) |
< 1mA |
<4mA |
||
|
最大偏置電壓 |
>15V |
>15V |
||
|
模擬調制帶寬 |
DC - 100kHz |
DC – 100KHz |
||
|
緩啟動時間 |
3 - 4s |
3-4s |
||
|
電流噪聲密度 |
<2 nA/(Hz)1/2 (1kHz~100kHz@500mA) |
<10 nA/(Hz)1/2 (1kHz~100kHz@2000mA) |
||
|
TEC溫控性能 |
||||
|
TEC最大控制電流 |
±4A |
±4A |
±6A |
±9A |
|
TEC最大控制電壓 |
6V |
6V |
12V |
15V |
|
最大熱功率耗散 |
48W |
150W |
||
|
設置溫度范圍 |
20 ~ 50℃ |
0 ~ 50℃ |
||
|
控溫范圍 |
20 ~ 50℃（不凝露） |
0 ~ 50℃ |
||
|
控溫精度 |
0.01℃ |
0.1℃ |
||
|
控溫穩定度 |
0.01℃ |
0.1℃ |
||
|
溫度傳感器類型 |
適用10 kΩ, 20kΩ熱敏電阻 |
適用10 kΩ,20kΩ熱敏電阻 |
||
|
調制信號參數 |
||||
|
輸入阻抗 |
2 kΩ |
1 kΩ |
||
|
調制系數 |
100mA/V ±1% |
400mA/V ±1% |
||
|
3dB帶寬 |
DC - 100kHz |
DC - 100kHz |
||
|
最高輸入電壓幅度 |
±2.5V |
±2.5V |
||
|
通用參數 |
||||
|
供電電源 |
220 VAC（176-265 V），60W |
220 VAC(176-265V)，200W |
||
|
工作環境溫度 |
10 ~ 40℃ |
|||
|
儲存環境溫度 |
-10 ~ 85℃ |
|||
|
輸出接口 |
RS232通訊，QCL發射模塊連接器 |
|||
|
HMI界面 |
全液晶屏顯示與控制，報警功能與歷史數據存儲 |
|||
|
尺寸（長*寬*高） |
21.4×15.4×5.9 cm3 |
24×15.4×6.1 cm3 |
||
|
重量 |
＜2kg |
＜6kg |
||
注：噪聲表現保證至最高1MHz，更高頻輸出噪聲不屬于本產品關注范圍。我司可提供不同線性電源搭配避免來自電源的高頻噪聲。

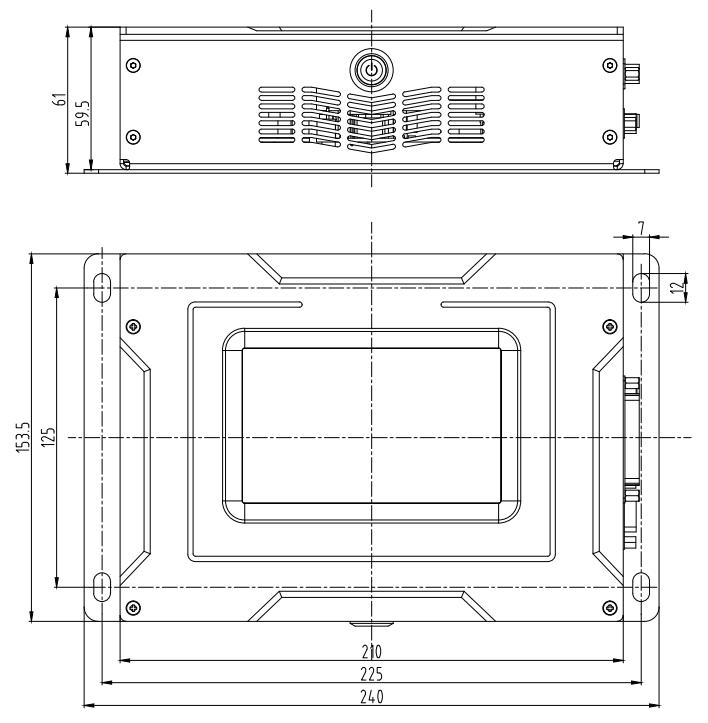

結構尺寸(單位: mm)
