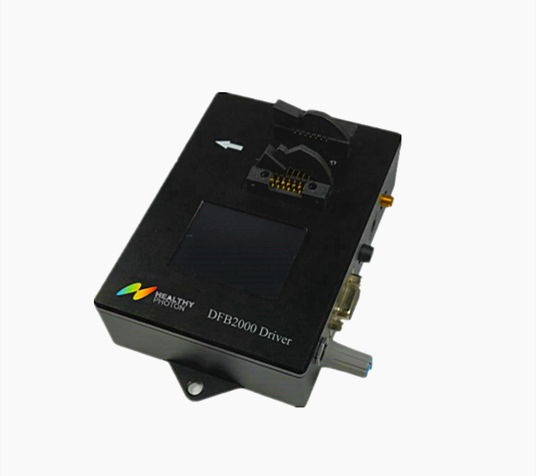

? 一體化集成電流源及溫控驅動，功能完備
? 溫度控制驅動采用非PWM式的連續電流輸出控制，延長TEC器件的使用壽命
? 多種輸出保護機制（如可調電流鉗制），避免誤操作大電流損壞激光管
? 最大電流軟鉗制功能，避免誤操作大電流損壞激光管
? 全自主研發，集成度高，性價比高
全國服務熱線：+86 (0574) 88357326
產品演示：DFB-2000半導體激光器屏顯驅動操作視頻
西安科技大學穩定性測試結果

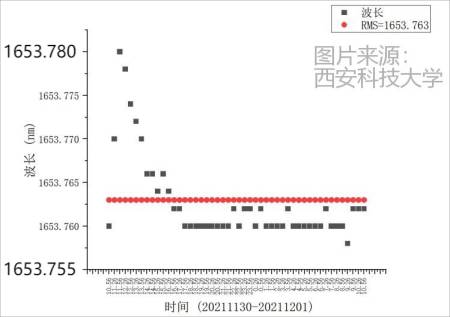

24小時波長穩定性

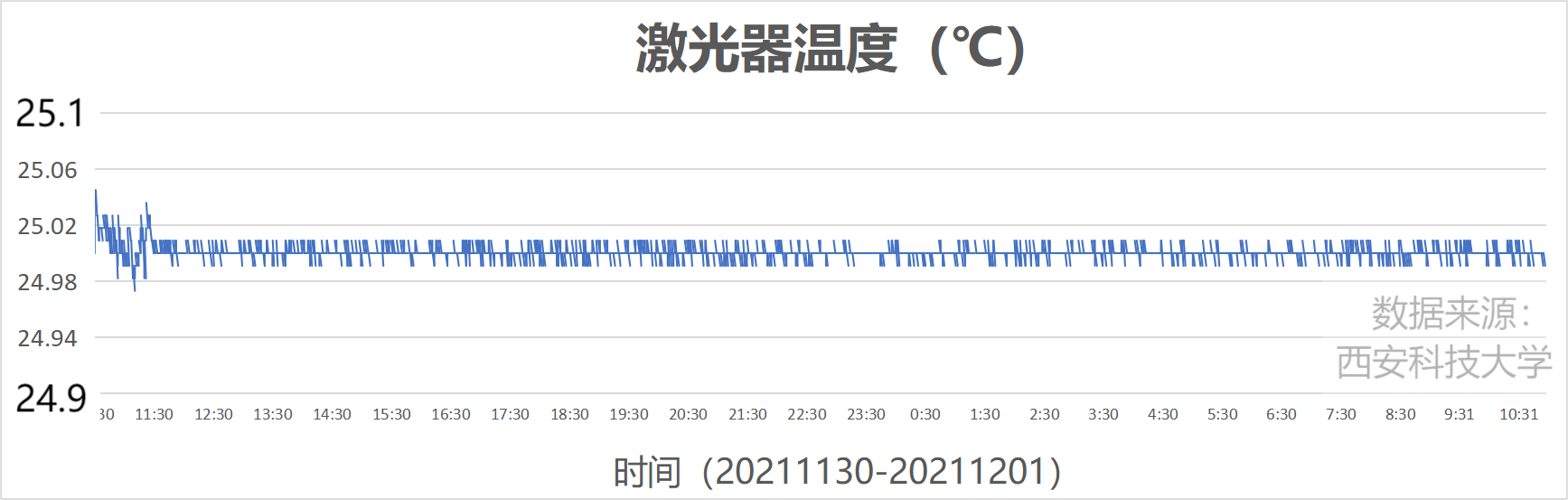

24小時控溫穩定性

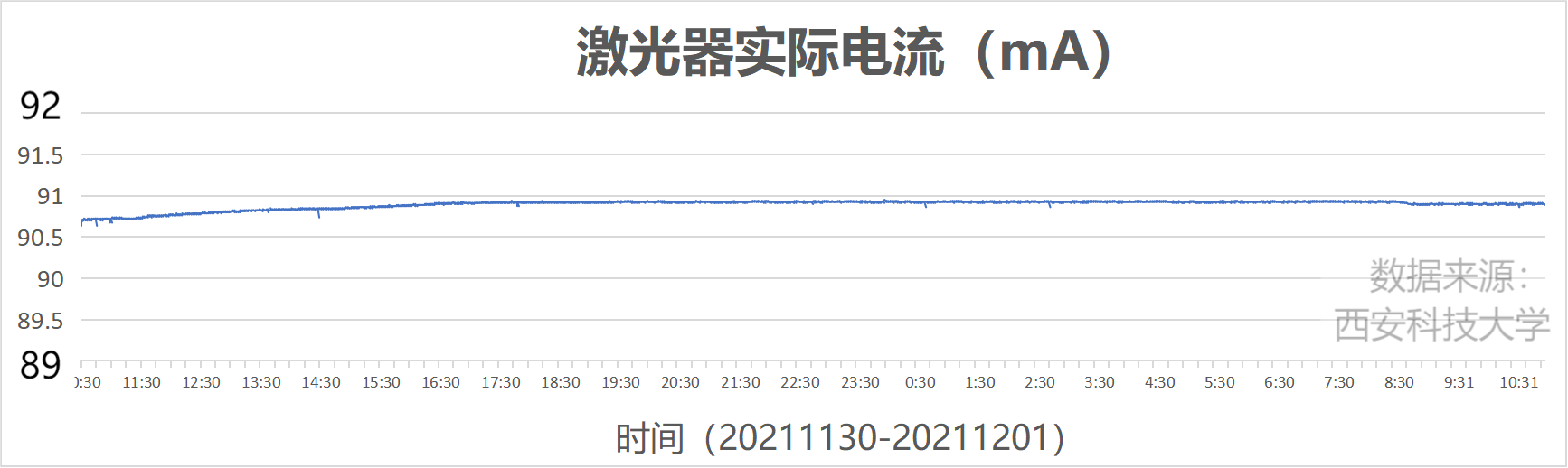

24小時驅動電流穩定性
參數指標
|
電流源驅動性能 |
|
|
輸出電流范圍 |
10 ~ 250mA |
|
漂移24hr(@25℃) |
<1mA |
|
最大偏置電壓 |
>5V |
|
模擬調制帶寬 |
DC - 100kHz |
|
緩啟動時間 |
3 ~ 4s |
|
電流噪聲密度 (10kHz~100kHz@250mA) |
|
|
TEC溫控性能 |
|
|
TEC最大控制電流 |
±3A |
|
TEC最大控制電壓 |
5V |
|
最大熱功率耗散 |
12W |
|
設置溫度范圍 |
10 ~ 50℃ |
|
控溫范圍 |
10 ~ 50℃ |
|
控溫穩定度 |
0.01℃（環境溫度25℃恒溫） 0.05℃（室溫環境） |
|
溫度傳感器類型 |
適用10 kΩ或20kΩ熱敏電阻 |
|
模擬外調制 |
|
|
輸入阻抗 |
10 kΩ |
|
調制系數 |
100mA/V ±1% |
|
3dB帶寬 |
DC -100kHz |
|
調制電壓范圍 |
±2.5V |
|
通用參數 |
|
|
供電電源 |
5V DC，15W (含電源適配器) |
|
工作環境溫度 |
10 ~ 40℃ |
|
儲存環境溫度 |
-10 ~ 85℃ |
|
輸出接口 |
RS232通訊（含模塊通訊線纜） |
|
人機界面（含觸控筆） |
全液晶觸摸屏顯示與控制，報警，日志記錄功能 |
|

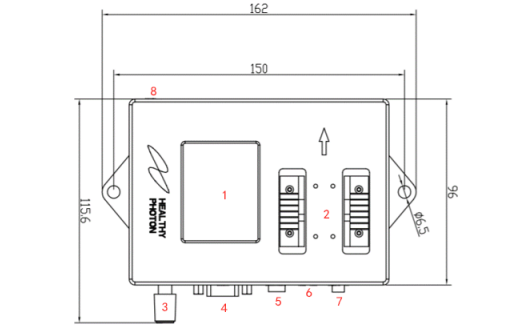

尺寸（長*寬*高） |
16.2×11.56×5.37 cm3 |
|
重量 |
＜1.5kg |
|

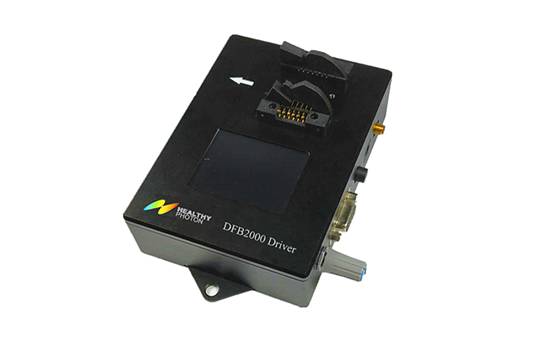

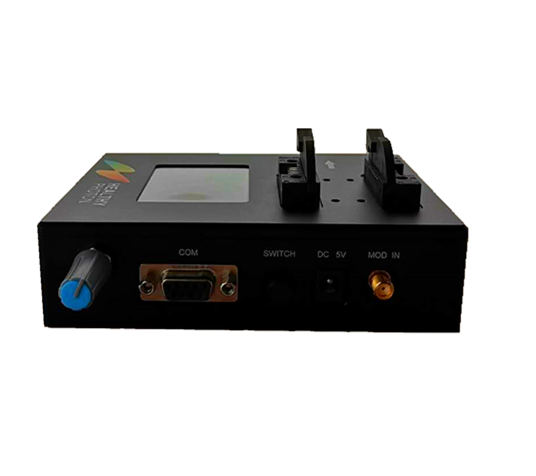

序號 |
名稱 |
備注 |
|
1. |
液晶顯示屏 |
顯示界面，詳見用戶手冊 |
|
2. |
蝶形激光座 |
給激光器供電、控制出光、電流、溫度等 |
|
3. |
旋轉編碼器 |
微調電流、溫度、快速開機等，詳見用戶手冊 |
|
4. |
通訊接口 |
DB9 型，RS232 通訊接口 |
|
5. |
電源開關 |
|
|
6. |
電源接口 |
供電輸入 |
|
7. |
調制信號接口 |
電流調制端口 |
|
8. |
觸控筆 |
方便進行屏幕操作 |
 |
|
|

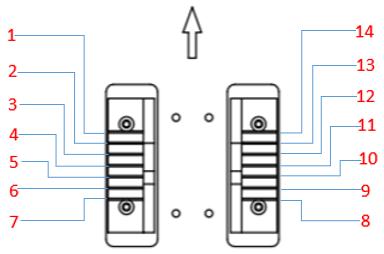

1. TEC+ |
14. TEC- |
|
2. Thermistor |
13. Case |
|
3. NC |
12. NC |
|
4. NC |
11. LD Cathode |
|
5. Thermistor |
10. LD Anode |
|
6. NC |
9. NC |
|
7. NC |
8. NC |
注：可根據客戶實際需要更改引腳定義。
表2 DFB發射模塊接口說明（部分）

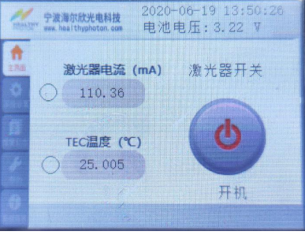

圖1 主界面
1）激光器電流：顯示了實際的激光器電流值。
2）TEC溫度：顯示了實際的TEC溫度值。
3）激光器電流和TEC溫度左邊的選擇按鈕：一旦選中相應的選項可以用旋轉按鈕進行微調。
4）激光器開關：控制激光器電流源開啟/關閉。開啟狀態時開關為橙色，關閉狀態時為灰色。

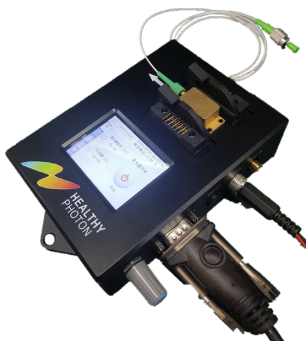

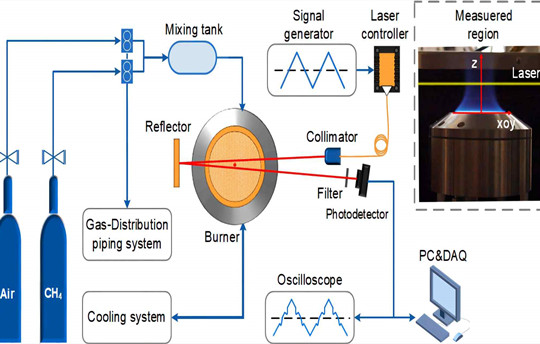

圖2 設備連接
