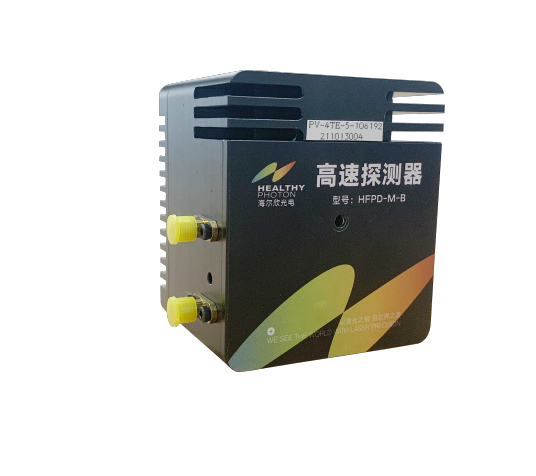

MCT制冷型光電探測器是一種HgCdTe（碲鎘汞，MCT）材料制備的高靈敏度光電探測器，這種材料對2~12um的中紅外光譜波段光波敏感。本產品為有高速信號探測需求的應用特殊定制，能夠滿足最高到100MHz高頻信號輸出。
該探測器可以是直流或交流耦合輸出。探測器與前置放大電路，半導體熱電冷卻器（TEC）控制器高度集成，通過反饋電路將探測器元件的溫度控制在負四十?dāng)z氏度以下，從而將熱噪聲對輸出信號的影響減小。探測器外殼采用全鋁合金材料，既可起到屏蔽環境電磁干擾，也具備良好的散熱性能。
自由空間通信、地空遙感、中紅外頻率梳：高速探測器應用簡介在這里
全國服務熱線：+86 (0574) 88357326
參數指標
|
探測器材料 |
碲鎘汞(MCT) |
|
響應波長范圍 |
2 - 12um ——注解1 |
|
輸出電壓 |
±5V(Hi-Z負載) ——注解1 |
|
供電電壓 |
+12VDC，3A(電源適配器) ——注解1 |
|
低頻截止頻率flo |
DC monitor-直流 AC monitor -10kHz |
|
高頻截止頻率fhi
|
DC monitor -10 kHz AC monitor -100MHz
|
|
增益 |
DC monitor -4.8 kV/A @Rload=1MΩ AC monitor -960 kV/A @Rload=50Ω |
|
信號輸出接口
|
SMA 交流信號 |
|
直流輸出接口 |
SMA 光功率監控端 |
|
工作溫度范圍 |
10 - 30℃ |
|
儲存溫度范圍 |
-25 - 70℃ |
|
尺寸 |
60 × 60 × 63.5 mm3 |
|
重量 |
0.227 kg |
注解1：具體參數根據選用不同型號的探測器芯片而不同
HFPD - X - X - XX - XX - XX
① ② ③ ④ ⑤
型號規格
|
① =A |
不集成 TEC 驅動 |
|
① =B |
集成TEC驅動 |
|
② =D |
直流耦合輸出 |
|
② =B |
交流耦合輸出，默認不標識 |
|
③ =02,03,04,...依次類推 |
探測截止波長; 02表示截止波長為2um，03表示截止波長為3um，依次類推?？蛻舨少?gòu)前需咨詢 |
|
④ =02,05,10,... |
感光面積；02表示感光面積為0.2mm2,05表示感光面積為0.5mm2?？蛻舨少?gòu)前需咨詢。 |
|
⑤ =01K, 02K, ...or 20 K |
前置放大器增益，默認15K不標識。客戶采購前需咨詢。 |
例如：
HFPD-B-08-10-10K
該探測器規格為：一個感光面為1.0 mm2,截止波長為8um，前置放大器為交流耦合，增益為10K的集成TEC制冷驅動的MCT探測器
注意事項
1. 以上產品規格如有變更，恕不另行通知。
2. 建議在儲存，運輸和使用時采用合適的ESD保護措施。

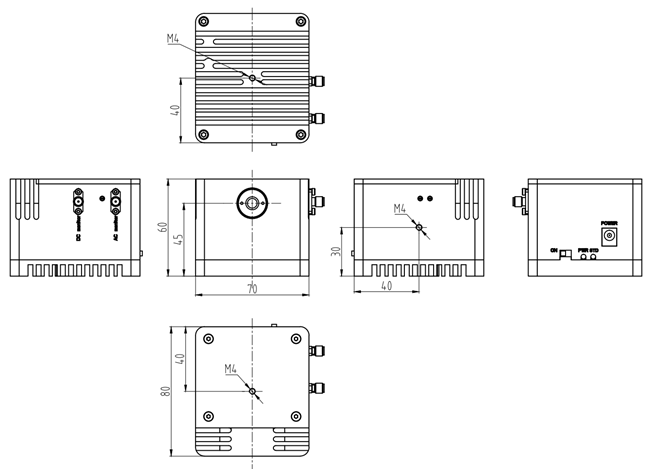

結構尺寸(單位: mm)
