QC750-Touch激光驅動器是我司QCL和TDLAS解決方案的關鍵成員。結合我司量子和帶間級聯激光器（QCL和ICL）發射頭，可以快速搭建一套基于 QCL 和 ICL 的激光發射光源。鑒于用戶對QC750-Touch激光驅動器的基本操作有著極大的興趣，接下來就讓小編將詳細的QC750-Touch解析秘籍剖析給大家！
一、準備工作
1、打開包裝箱后按照清單清點配件是否齊全且是否損壞。

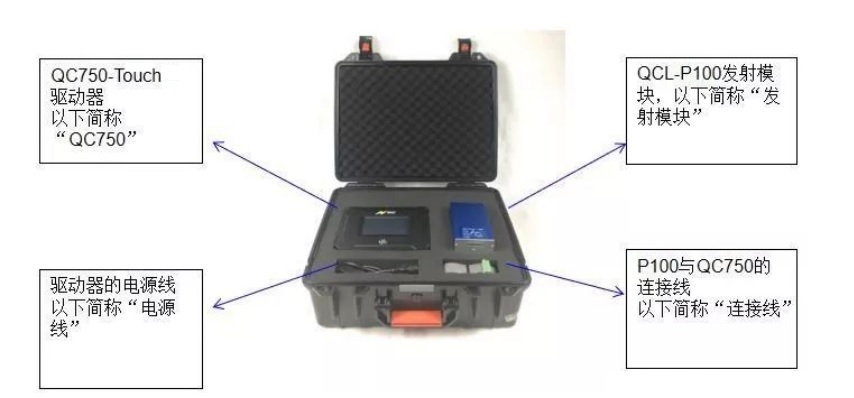

2、將QC750-Touch的整套設備從包裝箱內取出，放置在操作平臺上，如下圖1。
圖1 QC750-Touch量子級聯激光屏顯驅動器整套設備

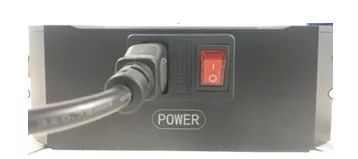

3、將電源線插頭一端連接至QC750，并確保QC750的電源開關為關閉狀態，如圖2所示。
圖2 QC750-Touch量子級聯激光屏顯驅動器電源線及開關

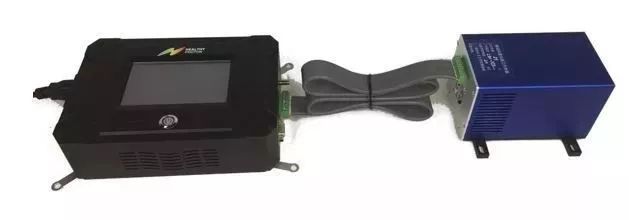

4、將連接線的兩端分別連接QC750與發射模塊，如下圖3所示。
圖3 連接QC750驅動器及量子級聯激光發射頭

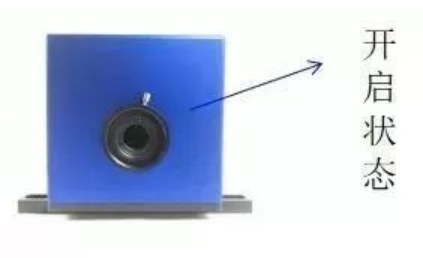

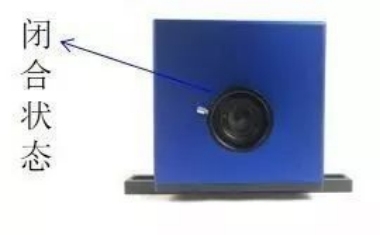

5、將發射模塊的光闌調整到閉合狀態，如圖4所示；若未關閉，如圖5所示，手動轉動光闌手柄使其關閉如圖4所示。發射頭出光后，請調整至開啟狀態。
圖4/5 量子級聯激光發射頭光闌于閉合/開啟狀態
二、開機

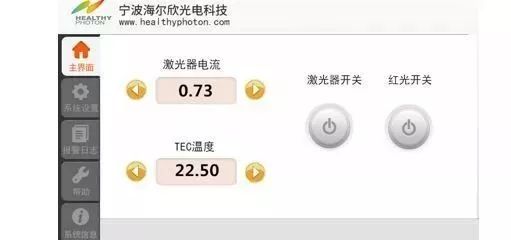

以上操作完成后，將電源線插頭的另一端接上電源，按下QC750左側電源POWER開關，然后點擊面板開關，QC750啟動，自檢后進入主界面。如圖6所示：包括激光器電流（單位mA），TEC溫度顯示（單位℃）及控制窗口，激光器開關及共軸紅光控制開關（特別提示：此時嚴禁點擊激光器開關按鈕?。?/span>。
圖6 QC750量子級聯激光驅動器的屏顯UI界面
三、啟動激光器

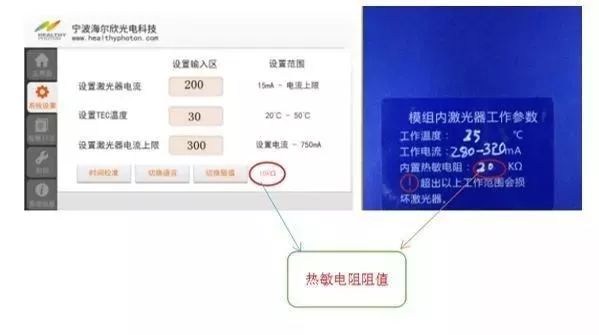

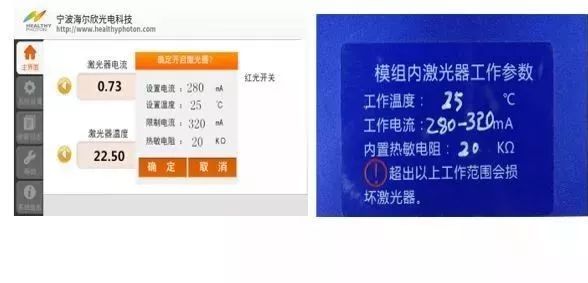

1、點擊QC750上的系統設置，進入系統設置界面。將熱敏阻值與發射模塊上標識的熱敏電阻阻值切換一致。如圖7所示。（特別提示：選錯阻值，可導致激光器工作于錯誤溫度區間，進而無法達到目標波長，甚至無法開機或損壞激光器?。?/span>
2、確認QC750系統設置的激光器電流上限設置值與發射模塊上標識的工作電流的最大值保持一致。如圖8所示。

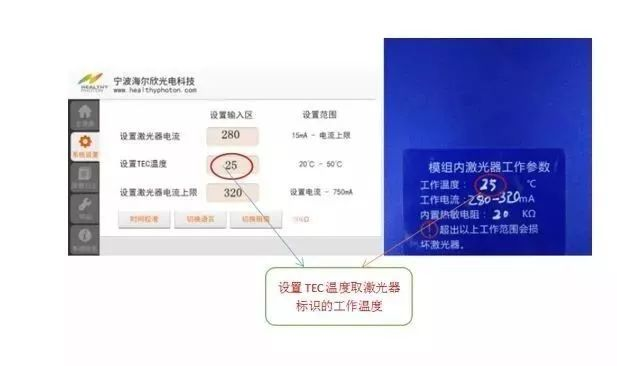

3、確認QC750系統設置的TEC溫度與發射模塊上標識的工作溫度保持一致，如圖9所示。
圖9 設置QC750屏顯界面的工作溫度
（特別提示：公司整套QC750-Touch和發射模塊產品，其電流上限參數已在出廠時根據原廠芯片指標調試完成，切勿更改。若用戶將QC750-Touch用于其他發射模塊，請注意調整激光器電流上限，以匹配不同廠家的芯片上限電流。超出上限電流驅動非寧波海爾欣光電科技有限公司原廠激光器，可導致激光器永久燒毀?。?/span>

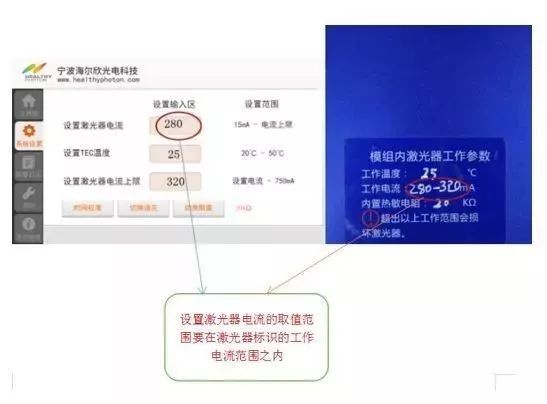

4、QC750界面上系統設置的激光器電流的取值范圍要在激光器標識的工作電流范圍之內，如圖10所示。
6、確認無誤后，點擊確定按鈕，QC750先行開啟TEC控制器，自動調整TEC溫度至目標溫度，當TEC溫度達到設置溫度點±2℃范圍內時，激光器電流自動緩慢啟動，達到目標電流。此時，調整發射頭前端可變光闌至開啟狀態，發射頭正常出光。開啟后界面如圖12所示。
溫馨提示：
1、紅外激光為不可見光源，請確保使用過程佩戴激光防護眼鏡，注意安全！
2、用戶可點擊“紅光開關”打開共軸紅光，方便尋找QCL激光路徑和粗調。

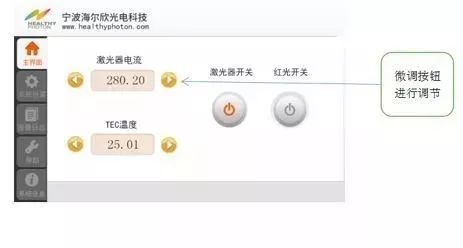

3、用戶可使用監控欄兩側的微調按鈕調節激光器工作電流和TEC溫度（電流微調小于0.2mA，溫度微調小于0.1℃）
4、激光器實時工作電流=屏幕設置的工作電流+外部調制設置的電流，調制系數為100mA/V。需確保調制信號加入后，總電流不超過激光器的上限電流，否則將導致鉗位引發電流非線性或者報警關閉激光器，甚至有可能損壞激光器。
四、上位機連接及外部模擬調制

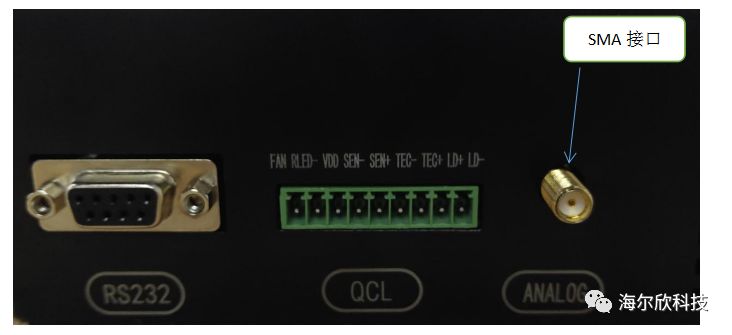

1、 連接上位機和加載外部模擬調制信號。QC750同時提供了用于輸入模擬調制信號的SMA接口（電壓小于2V，帶寬DC~1MHZ），以及遠程通信和控制的RS232串口，如下圖13所示。
圖13 QC750量子級聯激光驅動器的接口
五、關機
關機流程：QC750界面先點擊激光器開關按鈕關閉激光器，再按下QC750面板上開關按鈕,最后關閉電源開關。
